什么是红外滤光片？它的特性和用途都有哪些？

一个做气体检测的朋友跟我讲过一件事。

他们的传感器模组本身精度没问题，换了一款滤光片之后，零点漂移直接跑偏了15%。排查了两周，最后定位到原因——滤光片的中心波长偏了3nm。

3nm。肉眼根本看不出来的差异，整条产线的检测数据全废了。

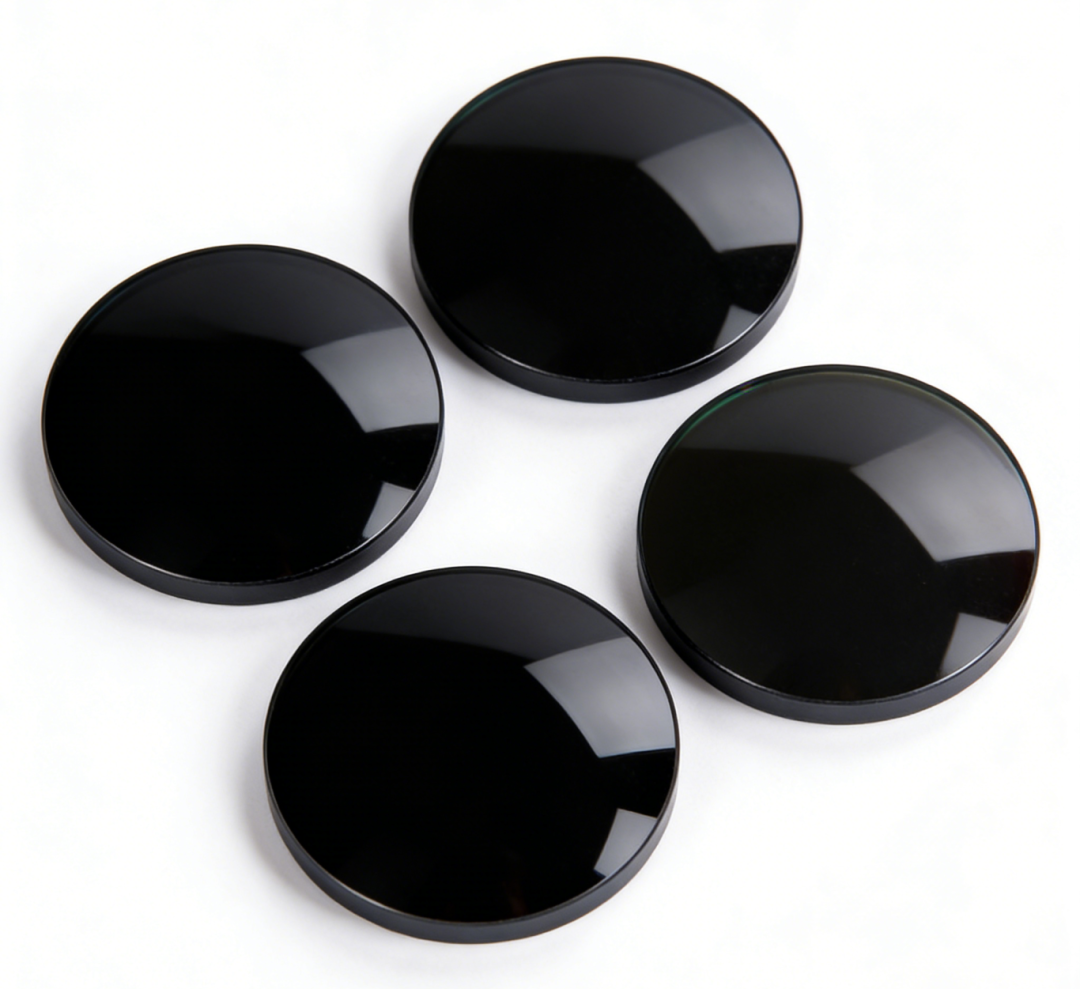

红外滤光片就是这么个东西。看着不起眼，一片小圆片，薄的跟硬币似的。但它卡在红外传感链路的咽喉位置上，决定了你的传感器能"看见"什么，不能"看见"什么。今天这篇文章，我把红外滤光片的原理、分类、核心参数、基板材料、应用场景和选型逻辑，从头到尾讲一遍。

红外滤光片到底在干什么

说白了，它就是一个光谱层面的"守门人"。

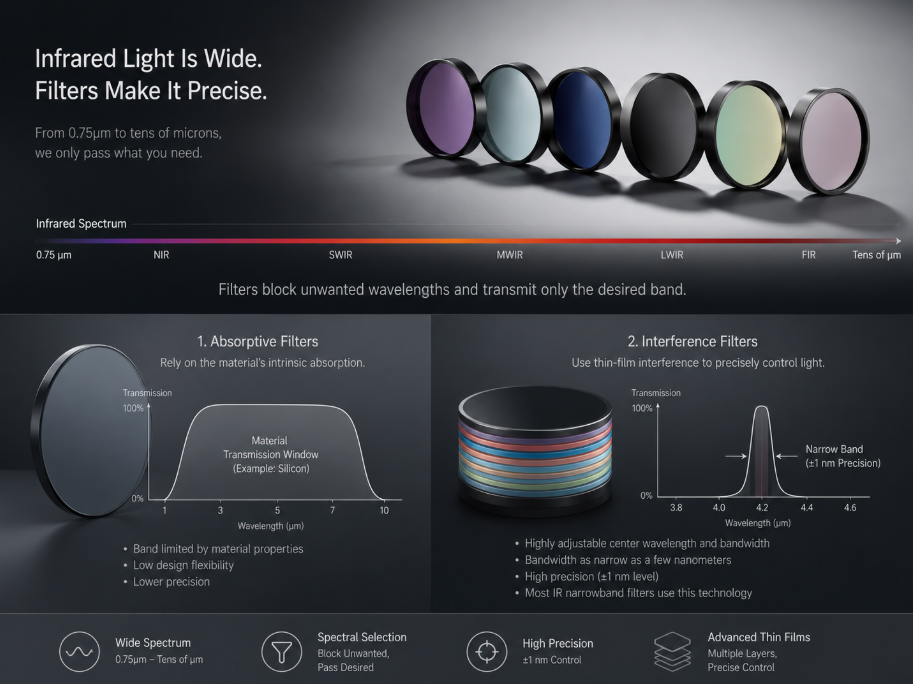

红外光覆盖的波段很宽，从近红外0.75μm一直延伸到远红外几十微米。但绝大多数应用场景不需要这么宽的光谱信息，甚至只需要其中很窄的一段。滤光片干的事，就是把不需要的波段挡住，只放需要的那部分过去。

原理上有两条路线。一条是靠材料本身的吸收特性来做筛选，叫吸收型滤光片。比如硅材料在1.1~7μm这个范围是透光的，超出这个范围就吸收了，这是材料本身的物理属性决定的。另一条路线是靠光的干涉效应，在基板上镀几十层甚至上百层介质膜，通过精确控制每一层的厚度，让特定波长的光在界面处发生相长干涉从而增强透过，其他波长的光发生相消干涉从而被截止。这叫干涉型滤光片，也是目前工业应用中最主流的技术路线。

两条路线的精度差距很大。吸收型靠材料本身说话，你能选的波段受限于材料特性，没什么调节余地。干涉型就灵活多了——通过调整膜层材料组合、层数和每层厚度，中心波长可以设计到±1nm以内的精度，带宽可以窄到几十纳米甚至几纳米。我们在市面上见到的红外窄带滤光片，基本都走干涉路线。

四种类型，各管一摊

按功能分，红外滤光片主要有四种。

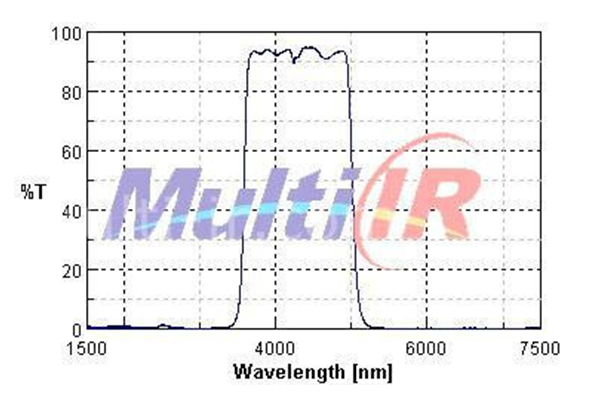

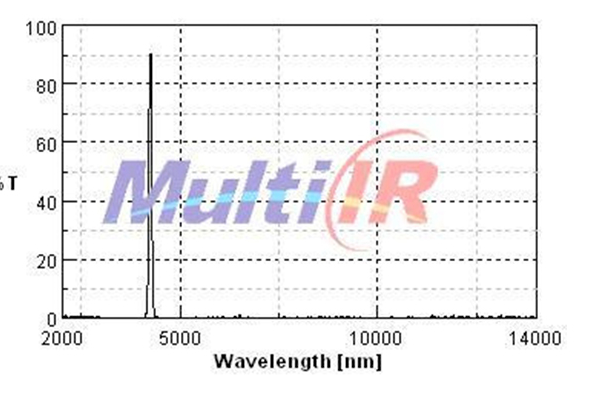

带通滤光片，只让某个波段的光通过，上下都截止。气体检测里用得最多。测CO₂就用4.26μm，测CH₄就用3.3μm，窄窄地开一个口子，只拿目标气体特征吸收峰对应的那段波长。以麦乐克的4260nm窄带滤光片为例，中心波长4260±42nm，半高宽提供180±20nm和90±20nm两个规格，峰值透过率≥80%，从紫外到11μm的带外平均透过率控制在 <0.1%。这个截止深度意味着什么？意味着除了4.26μm附近那段光，其他所有波段的辐射几乎被完全挡死。在多组分气体检测场景里，如果CO₂通道和CH₄通道的滤光片带外截止不够深，两个通道的信号就会互相串扰，检测精度直接崩掉。 < /p>

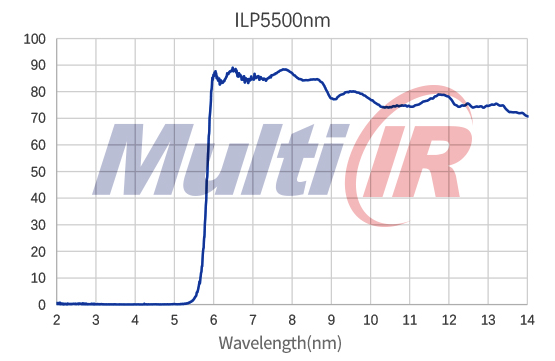

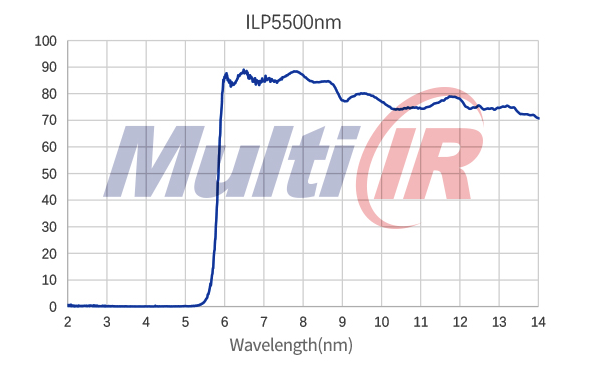

长通滤光片，长波通过，短波截止。热成像系统里最常见。麦乐克的LP5500nm长通滤光片，5%截止波长在5.5±0.4μm，有效透过区间覆盖7.5~13.5μm，平均透过率≥70%，0.4~5μm波段的截止率≤0.5%。这个规格对应的就是8~14μm大气窗口——红外热成像的核心工作波段。把可见光和近红外统统挡掉，只让热辐射波段的信息到达探测器。

短通滤光片反过来，短波通过，长波截止。用的场景相对少一些，但在某些近红外应用里不可或缺。

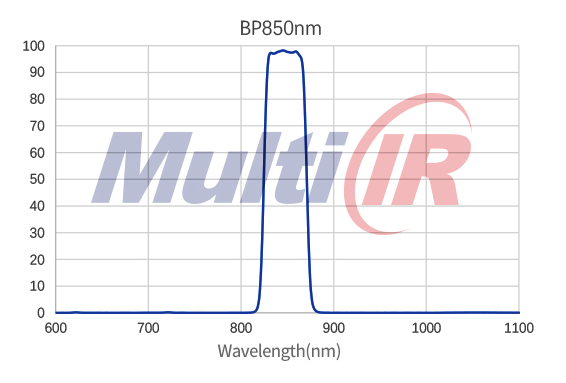

窄带滤光片本质上是带通的极端版本——带宽特别窄，半高宽可能只有20~50nm，甚至更窄。它存在的意义就是"极度精准地只拿一段光"。麦乐克的窄带产品线覆盖了从850nm到16000nm的完整波段，包括850nm、1653nm、1940nm、3400nm、3900nm、4260nm、6300nm、7300nm、10600nm等十几个中心波长规格。拿850nm这款来说，通带范围837~862nm，平均透过率≥95%，最低透过率≥92%，带外400~820nm和878~1100nm两个区间的平均透过率都 <0.2%。这个参数在人脸识别和近红外视觉领域，属于非常干净的光谱表现了。< /p>

实际项目里，带通和窄带用得最多。因为大部分红外传感应用都需要精确锁定某个特定波长范围，而不是笼统地"全收"。

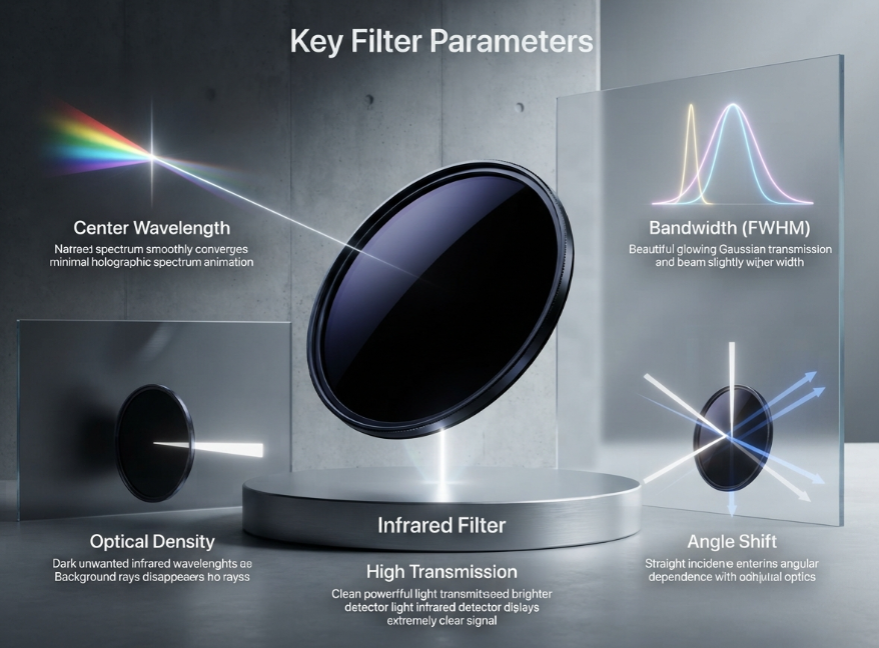

五个核心参数，一个都不能糊弄

滤光片选型，绕不开几个核心参数。每个参数背后都对应着实际应用中可能踩的坑。

中心波长（CWL）。这是滤光片"让谁过"的核心定义。选错了，后面所有的事都没有意义。做CO₂检测你得锁4.26μm，做CH₄检测你得锁3.3μm，这些波长对应的是气体分子的振动-转动特征吸收峰，偏一点信号就掉。我们遇到过有客户把4.26μm的片子用成了4.20μm，信号强度直接掉了40%。分子吸收峰就那么尖，你偏了它就真的不认。

半带宽（FWHM）。半高全宽，定义滤光片"开口有多宽"。拿气体检测来说，CO₂在4.26μm附近的吸收峰有一定宽度，180nm的带宽够用了；但如果你要做同位素分析或者高分辨率光谱，可能需要90nm甚至更窄的带宽。带宽越窄，抗干扰能力越强，但工艺难度也越大，透过率往往也会跟着牺牲。麦乐克的4260nm滤光片同时提供180nm和90nm两种带宽规格，就是给客户在不同精度需求下留了选择余地。这里面有个取舍的问题，不是越窄越好，得看你的应用场景到底需要多精细的光谱筛选。

截止深度（OD值）。表示滤光片对非透过波段的阻挡能力。OD4代表透过率低于万分之一，OD6代表低于百万分之一。很多工程师选型时光盯着中心波长和带宽，截止深度随便写了个"够深就行"。结果在实际应用里遇到强背景辐射，杂散光涌进来，信噪比一塌糊涂。尤其在工业高温环境里做测温，截止深度差一个数量级，测温偏差可能就到几十度。麦乐克的4260nm滤光片做到带外平均透过率<0.1%，换算下来接近OD3的水平，峰值区域更高。在多组分气体检测系统里，这个截止深度直接决定了通道间的串扰程度。

峰值透过率。目标波段的光有多少能真正穿过去。理想状态是100%，实际不可能。多层膜设计会带来一定损耗，通常干涉型滤光片峰值透过率能做到85%~95%就算不错了。麦乐克850nm窄带滤光片的平均透过率≥95%，这在近红外段属于很高的水平了——近红外人脸识别和结构光应用对信号强度要求高，透过率每高一个百分点，探测端的信噪比就好一截。剩下的损耗被膜层反射和吸收掉了，系统级设计时得把这个算进信号预算。

角度特性。这个容易被忽略，但实际应用中经常翻车。光线斜着射入滤光片时，中心波长会向短波方向偏移，偏移量近似遵循λ(θ) = λ₀ × √(1 - sin²θ/n²) 的关系，其中n是膜层的等效折射率。这意味着什么？你的系统如果视场角比较大，边缘视场的光线是斜着进去的，实际通过的中心波长和中心视场不一样。整个视场内的光谱响应就不均匀了。在膜系设计阶段就得把客户实际使用的角度考虑进去，做预补偿。这个经验是多年积累出来的，不是翻教科书能翻到的。

基板材料：看不见的地基

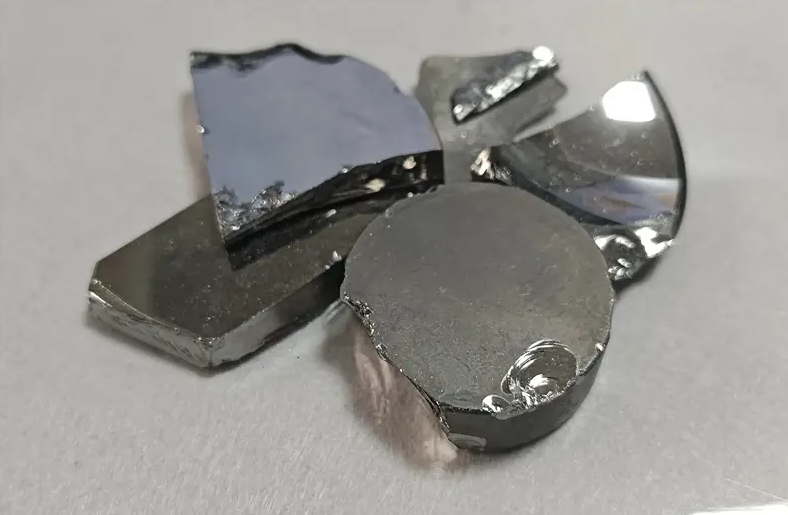

滤光片的性能上限，很大程度上取决于基板材料。不同的基板决定了你能工作在哪个波段、能承受多高的温度、在什么环境下稳定。

硅（Si） 是最常见的选择。1.2~7μm波段透过率高，成本低，硬度也不错，化学稳定性好。近红外到中红外这段，硅片基本能cover。常规测温、气体检测、近红外人脸识别这些场景，硅基板足够。麦乐克的850nm、1940nm、3400nm、3900nm、4260nm这几个规格的窄带滤光片，默认基板就是硅。

锗（Ge） 的透过范围更宽，能覆盖到2~14μm。折射率高（约4.0），镀膜后性能更稳定。热成像8~14μm大气窗口这个领域，锗是主力基板材料。麦乐克的BP10600nm带通滤光片就用锗基板，应用于车载电子领域。不过锗也贵，成本摆在那。而且锗在150μm以上会变得不透明，这个限制在某些远红外应用里需要注意。

硫系玻璃 是这几年在中远红外段越来越受关注的材料。透过范围能覆盖到12μm甚至更远，而且可以模压成型，做非球面之类的复杂面型比较方便，省去了传统研磨抛光的工序成本。但硬度低，对湿度敏感，加工和使用都得小心。麦乐克在硫系玻璃基板上的滤光片产品线布局比较早，这和他们在红外滤光片行业标准制定中的牵头角色有关——标准里涉及的基板材料和性能指标，很大程度上就是由头部企业的技术能力来定义的。

还有氟化钙（CaF₂），透过范围0.13~10μm，化学稳定性极好，耐酸碱，适合恶劣环境。蓝宝石（Al₂O₃） 透过范围0.15~5.5μm，硬度极高（莫氏9级），适合需要耐磨保护的窗口片应用。硒化锌（ZnSe） 覆盖0.5~20μm，是CO₂激光系统（10.6μm）的经典材料——麦乐克的10600nm窄带滤光片（CWL 10600±100nm，FWHM 190±20nm，Tpeak≥65%）就是针对这个波段的工业测温和激光应用。

选基板材料没有"万能解"，得根据你实际的工作波段、环境条件和成本预算来倒推。

这些滤光片都在哪干活

气体检测是目前对滤光片精度要求最苛刻的场景之一。NDIR（非色散红外）方案的核心就是那颗窄带滤光片，它的带宽和截止深度直接决定了检测的选择性和精度。CO₂检测用4260nm，CH₄检测用3400nm，CO检测用4600nm附近——每种气体都有自己的"指纹波长"，滤光片的工作就是精准提取这个指纹。环保监测、工业安全、室内空气质量检测、新风系统、农业大棚，这些领域的需求这几年一直在涨。麦乐克从消费级气体检测模组到工业级多合一传感器，整条产品线都在围绕这些波长做文章。

热成像也是大头。电力巡检看输电线路过热点，建筑检测看保温层缺陷，医疗筛查看体温异常——这些场景背后都是8~14μm波段的长通或带通滤光片在工作。它把可见光和近红外挡干净，只让热辐射波段的信息到达探测器。麦乐克的LP5500nm长通滤光片就是专门为这个波段设计的，锗基板配合7.5~13.5μm的透过窗口，直接对接主流的非制冷红外探测器。

人脸识别和近红外视觉里的滤光片，虽然精度要求没气体检测那么变态，但出货量巨大。门禁、考勤机、智能门锁、手机解锁，都在用。850nm和940nm是两个主流波段。940nm抗太阳光干扰能力更强，户外场景越来越多选940nm的——这个波段选择的演变，本身就体现了滤光片特性和应用场景之间相互拉扯的逻辑。麦乐克的850nm窄带滤光片在这个领域是出货大户，通带837~862nm，平均透过率≥95%，带外截止做到Tavg<0.2%，光谱干净度在同类产品中属于第一梯队。

工业测温领域，对滤光片的要求又不一样。高温测温（比如钢铁冶金、石化行业）往往工作在短波红外段，1μm、1.6μm、3.43μm、3.9μm都是常用波段。麦乐克代理的EXERGEN非接触红外温度传感器，精度高达±0.01℃，从零下几十度到数百度的温度范围都能覆盖，配合自家滤光片在医疗设备、热弯机、印刷机等场景里已经有大量落地案例。

新兴应用也在不断涌现。自动驾驶的车载红外夜视系统、光伏组件的热斑检测、锂电产线的温度监控、无人机红外避障——每一个新场景的出现，都意味着对特定波段滤光片的新需求。

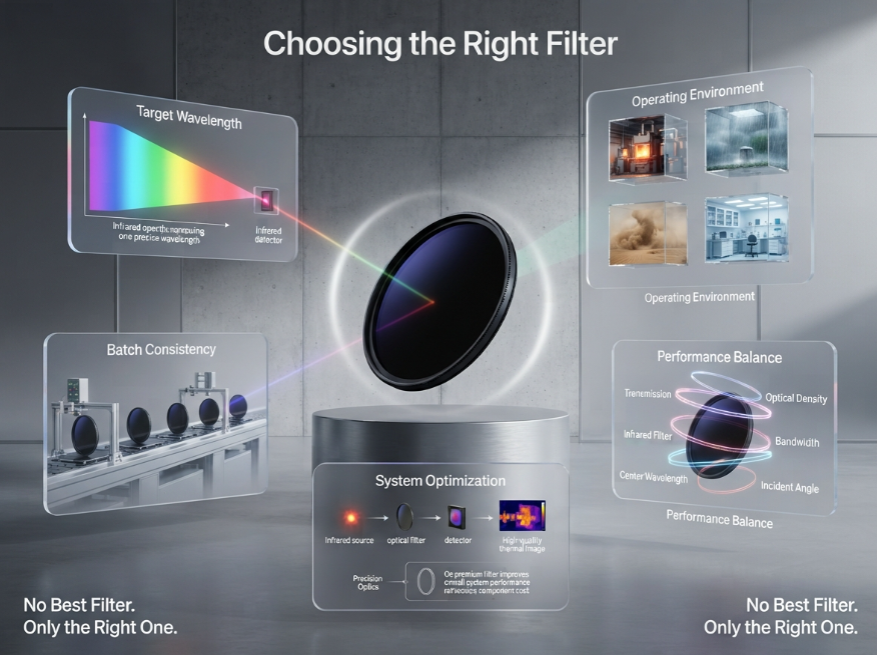

选型到底怎么选

说几个实操层面的判断。

你得先搞清楚自己的工作波段。测温用3~5μm还是8~14μm的大气窗口？气体检测要锁哪个吸收峰？人脸识别用850nm还是940nm？目标波长定了，滤光片的核心参数才有锚点。

然后看环境。高温环境下膜层热膨胀会导致中心波长漂移，不同膜系材料的热稳定性差异很大。高湿环境对某些基板材料有影响，硫系玻璃就比硅和锗更"娇气"。这些不是实验室里才需要考虑的事，实际部署环境往往比实验室恶劣得多。

批量一致性。这个在量产阶段特别要命。你实验室调出来的样品性能好不代表批量供货时每一片都好。多通道气体检测系统里，每个通道对应一片滤光片，如果中心波长偏差大了，每个通道的校准参数都不一样，产线校准成本直接翻倍。麦乐克在批量一致性上能做到±2nm的中心波长容差控制，这个水平在行业里是拿得出手的——作为行业标准牵头制定单位，如果自己做不到的指标写进标准里，那标准就成了笑话。

还有一点，别只看单片价格。滤光片的成本要放到系统级来算。一片便宜的滤光片如果导致你的系统良率掉了5%，或者校准时间翻倍，那省下来的钱远不够填后面的坑。

红外滤光片在整个红外系统里，可能成本占比不到5%。但它决定了系统能"看到"什么、看不到什么。

选中心波长还是选带宽，要透过率还是要截止深度，用硅基板还是锗基板——每个选择背后都是一组权衡。没有"最好的滤光片"，只有"最匹配你场景的滤光片"。

做滤光片选型这件事，最忌讳的就是"差不多就行"。差3nm，信号掉40%。这种事，经历过一次就再也不会马虎了。
