红外滤光片的镀膜工艺，到底难在哪里？

一片红外滤光片，看起来就是一块薄薄的圆片。但它的性能指标，中心波长精度、带宽控制、截止深度、温度稳定性，全部取决于上面的那层膜。膜层设计决定理论上限，镀膜工艺决定实际能达到的水平。这两者之间的差距，就是工艺的价值所在。

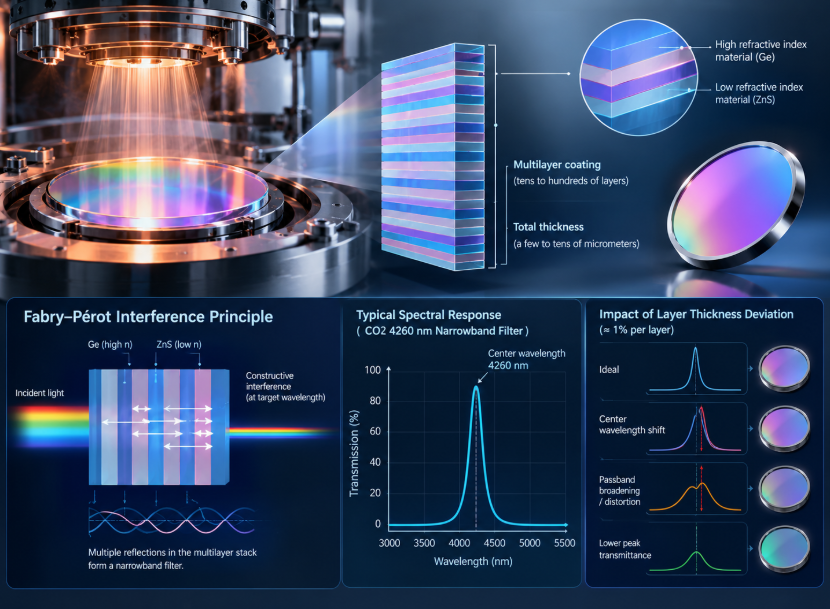

红外滤光片的膜系通常由几十至上百层的高、低折射率材料交替组成。以中心波长为 4260 nm 的 CO₂ 检测窄带滤光片为例，其设计基于 Fabry–Pérot（法布里–珀罗）干涉原理，膜系常由 Ge、ZnS 等高、低折射率材料交替沉积而成，总物理厚度一般在几个微米到十几个微米量级。单层厚度偏差达到设计值的约 1% 时，多层误差的累积可能使实际光谱偏离设计光谱，表现为中心波长漂移、通带展宽或变形、峰值透过率下降等。

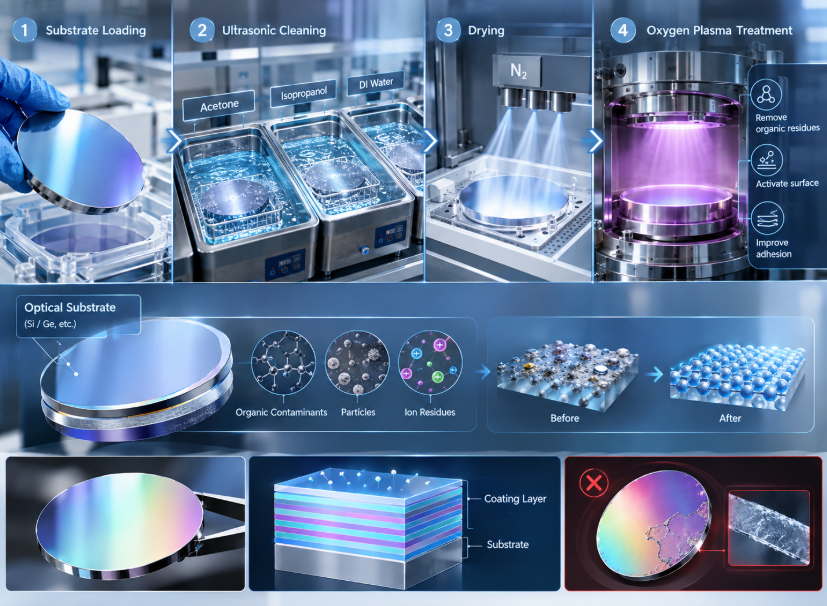

镀膜的第一步是基片清洗与预处理。光学级基片（如 Si、Ge 等）通常依次经丙酮、异丙醇和去离子水超声清洗，以去除表面有机物、颗粒及离子残留，随后用高纯氮气吹干或离心甩干。对膜层附着力要求较高的场合，可在材料兼容性允许时进行氧等离子体处理，以去除残余有机物并活化表面、提高表面能。若基片处理不当，后续镀膜精度再高，也可能因膜层附着不良或脱落而前功尽弃。

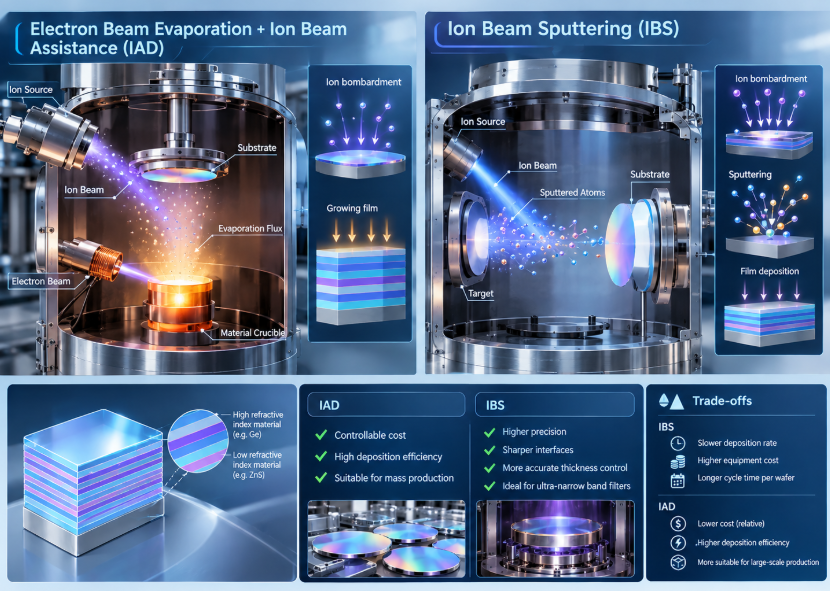

镀膜方法的选择直接影响膜层质量。电子束蒸发结合离子束辅助沉积（IAD）是目前红外滤光片生产中常用的组合。电子束加热坩埚中的膜料使其蒸发并沉积到基片上，同时离子源产生的离子束轰击正在生长的膜层，以提高膜层致密度和折射率稳定性。IAD 的优点是成本相对可控、沉积效率较高，适合批量生产。

离子束溅射（IBS）则是精度更高的选择。离子束直接轰击靶材，溅射出的原子沉积到基片上形成膜层。IBS 所得膜层界面更陡峭，厚度控制更精确，适合光谱性能要求极高的窄带滤光片；但其沉积速率慢、设备成本高、单片生产周期长。对于需要大批量生产的气体检测滤光片，成本是必须考虑的现实因素。

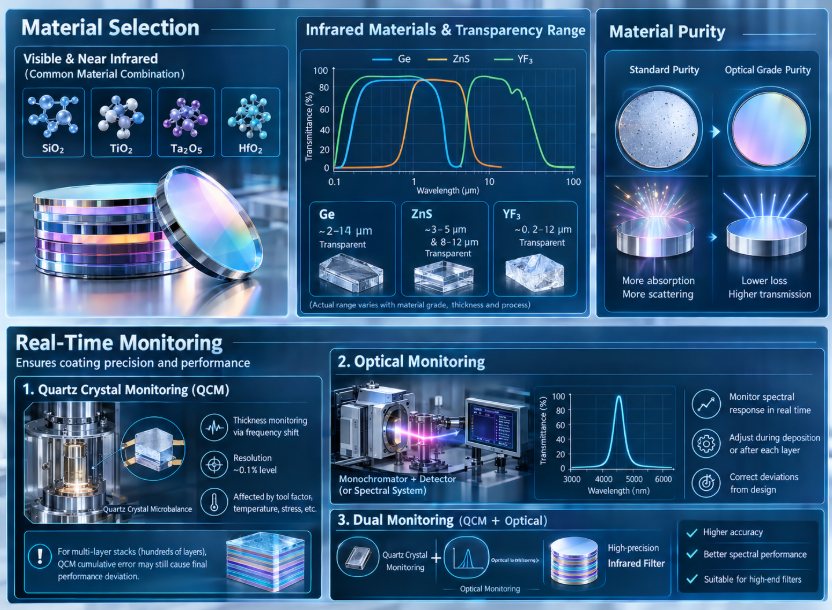

材料选择方面，可见光与近红外波段常用 SiO₂ 与 TiO₂、Ta₂O₅ 或 HfO₂搭配。红外波段则需根据工作波长选择：Ge 在约 2–14 μm 透明，ZnS 在约 3–5 μm 和 8–12 μm 透明，YF₃ 在约 0.2–12 μm 透明（具体范围随材料等级、厚度和工艺而异）。材料纯度会显著影响膜层的吸收与散射损耗，因此光学级纯度通常是基本要求。

镀膜过程中的实时监控是保证精度的关键。石英晶控法通过石英晶体微天平监测沉积质量并换算膜层厚度，分辨率可达 0.1% 量级，但绝对精度受工具因子、温度、应力等因素影响。对于上百层的复杂膜系，石英晶控的累积误差仍可能导致最终性能偏离设计。高端滤光片常叠加光学监控，利用单色仪/探测器或分光系统监测膜层的光谱响应，并在沉积过程中或每层结束后进行修正。“晶控+光控”的双重监控方案，已成为高精度红外滤光片生产中的常见配置。

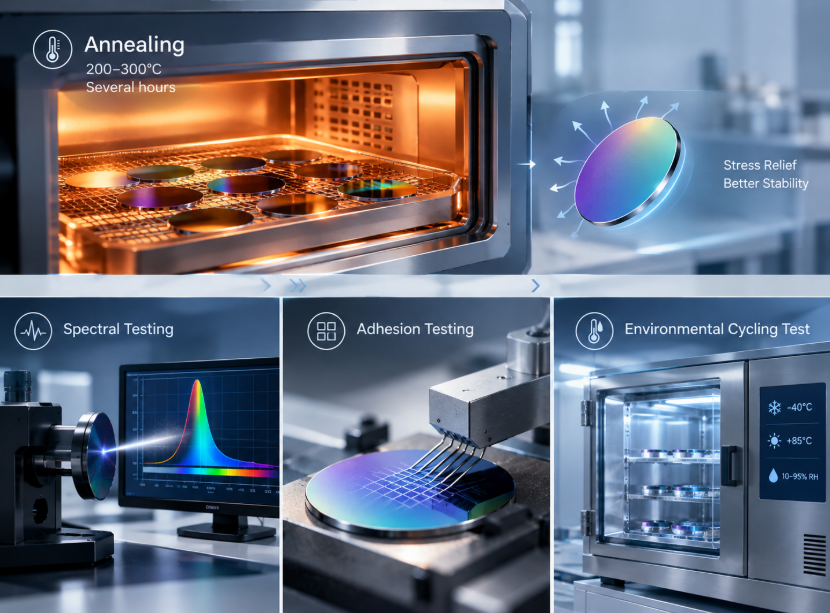

镀完后的后处理同样重要。退火处理（通常镀膜后的温度为200–300 ℃，退火持续数小时，具体需根据材料体系优化）可释放膜层内应力，提高环境稳定性。随后进行光谱检测、附着力测试（如划格法/百格测试）和温湿度循环试验，以验证膜层在实际使用环境中的可靠性。

红外滤光片的镀膜工艺是一个系统工程，从基片处理到最终检测，每一步都影响最终性能。麦乐克在红外光学镀膜领域有多年的工艺积累，从电子束蒸发到离子束溅射，从标准品到定制膜系，覆盖了气体检测、热成像、工业测温等多个应用方向。
